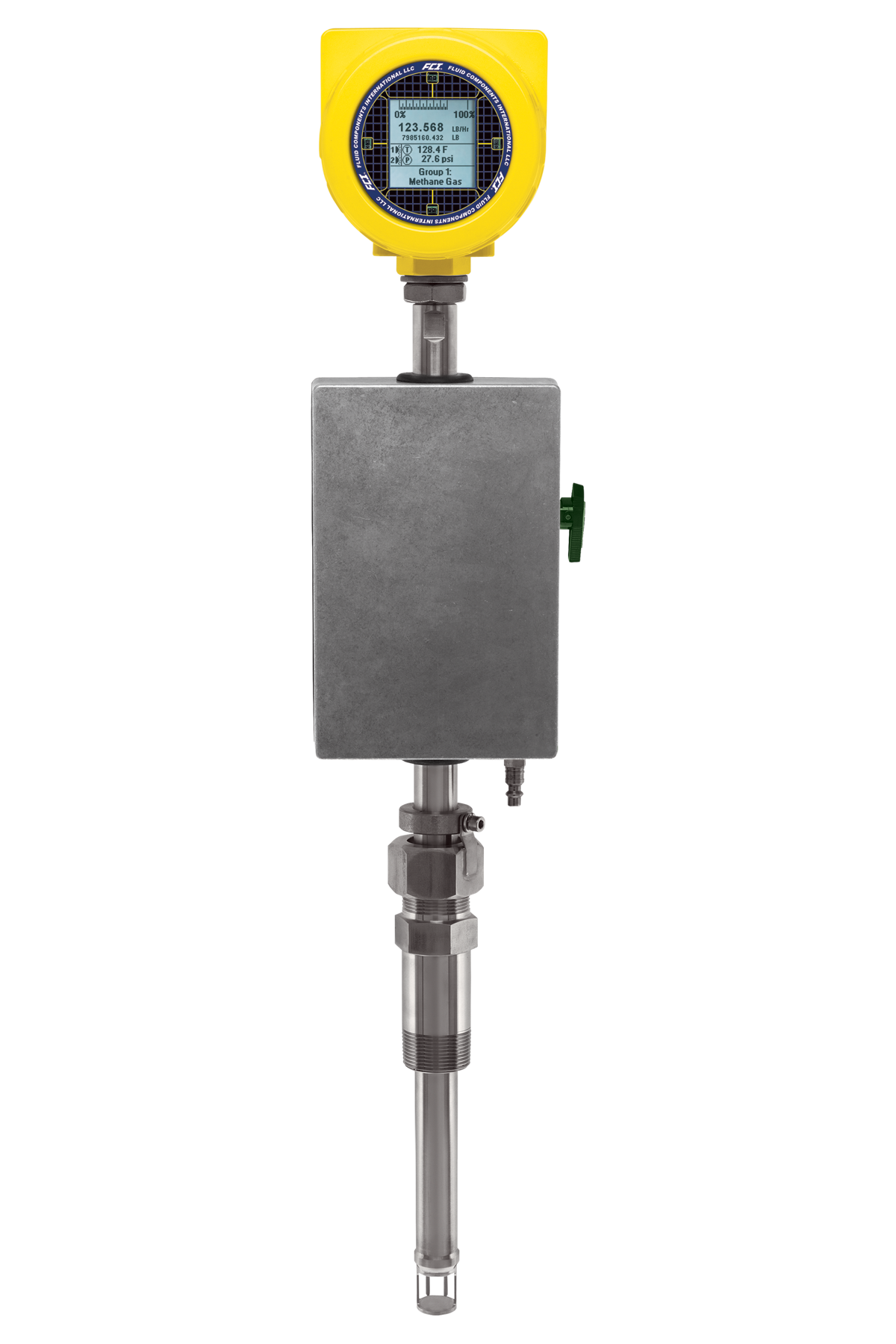

Loại cắm trực tiếp, tích hợp đo áp suất

Mọi loại khí, đường kính ống ≥2.5″ [63 mm], tích hợp chức năng tự chẩn đoán VeriCal

Tính năng:

Máy Đo Lưu Lượng Khối Tiên Tiến Cho Các Quy Trình Công Nghiệp Và Ứng Dụng Nhà Máy

Khoa học về quy trình đo lưu lượng khí tiên tiến, sẵn sàng cho tương lai!

ST100A là máy đo lưu lượng khí công nghệ phân tán nhiệt hiệu suất cao kết hợp các thiết bị điện tử giàu tính năng và chức năng nhất cũng như những cải tiến như Công nghệ cảm biến thích ứng™ (AST™) đã được cấp bằng sáng chế của FCI, với các cảm biến lưu lượng tiên tiến nhất trong ngành như “FPC” được cấp bằng sáng chế của FCI. ” phần tử lưu lượng dành cho lưu lượng khí nén và cảm biến ” khí ướt ” mới để đạt được giải pháp đo lưu lượng thực sự tiên tiến cho các quy trình công nghiệp và ứng dụng trong nhà máy.

Bộ phát dòng ST100A vượt trội trong việc đáp ứng nhu cầu hiện tại và tương lai của bạn về đầu ra, xử lý thông tin và liên lạc. Cho dù nhu cầu đầu ra của bạn là truyền thông tương tự, tần số/xung 4-20 mA truyền thống hay truyền thông bus kỹ thuật số tiên tiến như HART, Foundation fieldbus, PROFIBUS hoặc Modbus, ST100A đều có thể đáp ứng cho bạn. Truyền thông bus của ST100A đã được chứng nhận và là thiết bị đã đăng ký với HART và Foundation Fieldbus . Ngoài ra, Emerson Process (Delta V) , Yokogawa và ABB (800xA) (xem trang 6) đã thử nghiệm và xác minh khả năng tương tác Foundation Fieldbus của ST100A Series với hệ thống của họ.

Sau đó là màn hình hiển thị/đọc của ST100A, mang lại ý nghĩa mới cho thuật ngữ thông tin quy trình. Đơn giản, màn hình đồ họa của ST100A cung cấp thông tin toàn diện nhất về các phép đo quy trình và điều kiện của bất kỳ máy đo lưu lượng nhiệt nào hiện có – xem trang cận cảnh ST100A để biết tất cả chi tiết.

Để hoàn thiện giải pháp, các phần tử dòng ST100A và các kết nối quy trình đảm bảo các phép đo tốt nhất có thể và lắp đặt hiệu quả. Các thiết kế phần tử dòng FCI đã được hoàn thiện và tối ưu hóa qua sáu thập kỷ nghiên cứu & phát triển cũng như kinh nghiệm thực tế về công nghệ phân tán nhiệt và các ứng dụng đo lưu lượng. Với sự phân tán nhiệt, không có bộ phận chuyển động nào bị hôi hoặc tắc nghẽn. Điều này mang lại độ tin cậy cao nhất và tiết kiệm đáng kể cho việc bảo trì.

Phản hồi nhanh, độ chính xác, độ lặp lại và tuổi thọ cao là những đặc điểm nổi bật của phần tử dòng FCI có sẵn trên ST100A. Và tất cả các mẫu STP đều mới, có thêm tính năng đo áp suất. Lưu lượng lớn, nhiệt độ và áp suất trong một máy đo phân tán nhiệt tại một điểm nhấn duy nhất… Sản phẩm đầu tiên trong ngành và độc quyền của FCI! Sau đó, hãy xem xét các sản phẩm độc quyền khác của Dòng ST100A như hệ thống đo hai phần tử và tùy chọn VeriCal được cấp bằng sáng chế của FCI giúp tiết kiệm đáng kể chi phí và thời gian bằng cách thực hiện xác minh hiệu chuẩn động tại chỗ mà không cần tháo thiết bị ra khỏi quy trình. Để đảm bảo dễ dàng cài đặt và phù hợp với điều kiện quy trình của bạn, ST100A cung cấp nhiều lựa chọn toàn diện về kết nối quy trình và các tùy chọn cài đặt.

Thép không gỉ 316L hàn toàn bộ; tùy chọn Hastelloy-C276

Áp lực vận hành

Loại chèn Kiểu ST Ống nối kim loại: 1000 psig [70 bar (g)] Ống nối Teflon: 150 psig [10 bar (g)] (tối đa 200°F [93°C]) Kết nối cố định NPT: 1000 psig [70 bar (g) )] Kết nối cố định Mặt bích: định mức theo mặt bích Mẫu STP: theo mức trên hoặc định mức cảm biến áp suất, tùy theo mức nào nhỏ hơn Loại nội tuyến (Mẫu ST100AL): 1000 psig [70 bar (g)]

Nhiệt độ hoạt động (Quy trình)

ST100A, ST102AA Kiểu chèn Tất cả các thành phần dòng chảy (– FPC, – FP và – S): -40°F đến 350°F [-40°C đến 177°C] -40°F đến 500°F [-40°C] đến 260°C] -40°F đến 850°F [-40°C đến 454°C] ST110A, ST112AA Kiểu chèn – Phần tử dòng kiểu FP: -40°F đến 350°F [-40°C đến 177° C] -40°F đến 500°F [-40°C đến 260°C] Kiểu chèn dòng STP – Phần tử dòng kiểu FP: Cảm biến áp suất tiêu chuẩn: -32°F đến 176°F [0°C đến 80°C ] Cảm biến áp suất định mức: -22°F đến 212°F [-30°C đến 100°C] ST100AL Kiểu nội tuyến – FP và – Phần tử dòng kiểu S: -40°F đến 250°F [-40 °C đến 121°C]

Kết nối quá trình:

Phụ kiện nén Model ST100A và ST102AA chỉ 3/4" hoặc 1" MNPT, thép không gỉ với ống nối Teflon hoặc ống nối kim loại có thể điều chỉnh; hoặc có mặt bích và ren cho khớp nối 3/4", mặt bích ANSI hoặc DIN. Phụ kiện nén không có sẵn với phiên bản nhiệt độ 850°F [454°C] của ST100A hoặc ST102AA Áp suất thấp 50 psig [3,5 bar (g)] hoặc áp suất trung bình 500 psig [34 bar (g)] với vật liệu đóng gói bằng than chì hoặc Teflon; Cần đóng gói Teflon mặt bích 1 1/4" MNPT hoặc ANSI hoặc DIN khi môi trường xử lý là ozone, clo hoặc brom. Yêu cầu cấu hình từ xa với tuyến đóng gói áp suất trung bình. Phụ kiện cố định / Tất cả được hàn 1" mặt bích NPT hoặc ANSI hoặc DIN Chiều dài chèn: Chiều dài có thể điều chỉnh tại hiện trường: 1" đến 6" [25 mm đến 152 mm] 1" đến 12" [25 mm đến 305 mm] 1" đến 21" [25 mm đến 533 mm] 1" đến 36" [25 mm đến 914 mm] 1" đến 60" [25 mm đến 1524 mm] Chiều dài cố định: từ 2,6" đến 60" [66 mm đến 1524 mm]

Ống dòng chảy thẳng ST100AL

Phần tử dòng chảy được ren và khóa trong ống dòng nội tuyến, được hiệu chỉnh và cung cấp dưới dạng ống cuộn; các tùy chọn bao gồm ống phun lưu lượng thấp và bộ điều hòa dòng Vortab tích hợp để có phạm vi và hiệu suất lưu lượng thấp tối ưu Kích thước: ống có đường kính 1"; lịch trình 1", 1 1/2" hoặc 2" 40 ống Chiều dài: 9 đường kính danh nghĩa Kết nối quy trình: Nữ Mặt bích NPT, MNPT, ANSI hoặc DIN, hoặc mối hàn đối đầu được chuẩn bị Tùy chọn: Mặt bích có kích thước cho ống dòng chảy

Cấu hình máy phát từ xa:

Máy phát có thể được gắn từ xa từ phần tử dòng chảy bằng cáp kết nối (lên đến 1000' [300 m])

Thông số kỹ thuật bổ sung về cảm biến áp suất

Cảm biến tiêu chuẩn	PSI	Quán ba	PSI	Quán ba	PSI	Quán ba	PSI	Quán ba
Phạm vi áp	50	3,4	160	11	500	34	1000	70
An toàn quá áp	100	7	290	20	1000	70	1740	120
Áp lực nổ	250	17,24	500	34	2500	172	7975	550
Vật liệu ướt
Sự liên quan	316L		316L		316L		316L
Cảm biến áp suất	PH 13-8 SS		316L		316L		316L

Cảm biến được xếp hạng cũ	PSI	Quán ba	PSI	Quán ba	PSI	Quán ba	PSI	Quán ba
Phạm vi áp	50	3,4	160	11	500	34	1000	70
An toàn quá áp	240	16,55	1160	80	1160	80	1740	120
Áp lực nổ	290	20	1390	95,84	5800	400	7970	549,5
Vật liệu ướt
Sự liên quan	Thép không gỉ		Thép không gỉ		Thép không gỉ		Thép không gỉ
Cảm biến áp suất	Thép không gỉ		Thép không gỉ		SS và Elgiloy		SS và Elgiloy

Máy Phát Lưu Lượng

Nhiệt độ hoạt động

-40°F đến 150°F [-40°C đến 65°C] (tất cả ngoại trừ các mẫu phần tử kép) Các mẫu phần tử kép: -40°F đến 120°F [-40°C đến 49°C]

Công suất đầu vào:

AC: 85 Vac đến 265 Vac, 50 Hz đến 60 Hz; phần tử đơn lẻ; 10 oát; phần tử kép: DC tối đa 13,1 watt: 24 Vdc ± 20%; phần tử đơn lẻ; 9 oát; phần tử kép: tối đa 13,2 watt

đầu ra

Tiêu chuẩn analog : Ba (3) đầu ra xung/tần số 4-20 mA*, 0-1kHz hoặc 0-10 kHz mà người dùng có thể chỉ định cho tốc độ dòng chảy, nhiệt độ và/hoặc áp suất nếu được trang bị; đầu ra được người dùng lập trình cho toàn bộ phạm vi lưu lượng hoặc các tập hợp con của toàn bộ phạm vi lưu lượng; Người dùng có thể chọn đầu ra xung/tần số làm xung cho bộ tổng lưu lượng/bộ đếm bên ngoài hoặc dưới dạng tần số 0-1 kHz hoặc 0-10 kHz biểu thị tốc độ dòng * Đầu ra được cách ly và có chỉ báo lỗi theo hướng dẫn NAMUR NE43, người dùng có thể chọn ở mức cao (> 21,0 mA) hoặc thấp (<3,6 mA) Tiêu chuẩn kỹ thuật số : HART (tuân thủ v7), Modbus 485, USB, Ethernet (dưới dạng cổng dịch vụ) Tùy chọn: Foundation fieldbus H1 hoặc PROFIBUS PA (* Dòng ST100A được chứng nhận và đăng ký bởi FieldComm Group (Các tổ chức fieldbus của HART và Foundation)

Đầu vào phụ trợ: Hai kênh đầu vào 4-20 mA; được sử dụng cho các cấu hình đặc biệt do FCI quản lý để cho phép Dòng ST100A chấp nhận đầu vào từ các thiết bị bên ngoài như máy phân tích khí, thành phần khí hoặc cảm biến áp suất
Bao vây:

Máy phát chính/Điện tử: NEMA 4X, IP67; sơn tĩnh điện polyester, ≤0,4% CU, hàm lượng đồng thấp/không có* 2 nhôm hoặc tùy chọn bằng thép không gỉ; 4 cổng ống dẫn có ren là 1/2" NPT hoặc M20x1.5; 7,74" x 5,40 " x 5,00" [196,6 mm x 137,2 mm x 127 mm]. ( * tiêu chuẩn có hiệu lực từ tháng 4 năm 2023) Vỏ cục bộ (Cấu hình từ xa): Model ST100AL, Model ST100A và ST102AA không có tùy chọn đệm kín: NEMA 4X, IP67; sơn tĩnh điện polyester, ≤0,4% CU, hàm lượng đồng thấp/không có* 2 nhôm; 2 cổng ống dẫn có ren 1/2" NPT hoặc M20x1.5; 3,75" x 4,00" x 3,24" [95 mm x 102 mm x 82 mm] Mẫu ST100A và ST102AA với tùy chọn đệm kín; ST110A, ST112AA và tất cả các mẫu STP: NEMA 4X, IP67; sơn tĩnh điện polyester, ≤0,4% CU, hàm lượng đồng thấp/không có* 2 nhôm; 1 cổng ống dẫn có ren 1" NPT hoặc M20x1.5; 5,40" x 4,82" [137,2 mm x 122 mm] Tất cả các mẫu có tùy chọn vỏ bằng thép không gỉ: Nema 4X, IP67; thép không gỉ; 1 cổng ống dẫn có ren 1" NPT hoặc M20x1,5; 5,40" x 4,82" [137,2 mm x 122 mm] (*2: Tiêu chuẩn có hiệu lực từ tháng 4 năm 2023)

Bộ ghi dữ liệu: Người dùng có thể lập trình để tăng số lần đọc mỗi lần lên tối đa 1 lần đọc/giây; Cung cấp thẻ nhớ micro-SD 8GB (kỹ thuật số an toàn) có thể tháo rời, gắn trên bảng mạch; lưu trữ khoảng 80 triệu bài đọc ở định dạng ASCII được phân tách bằng dấu phẩy
Các nút đọc/hiển thị và cảm ứng quang học (Tùy chọn):
- LCD lớn 2" x 2" [50 mm x 50 mm]; biểu đồ thanh cộng kỹ thuật số và các đơn vị kỹ thuật
- Hiển thị kỹ thuật số về tốc độ dòng chảy, tổng lưu lượng, nhiệt độ và áp suất (với model STP); người dùng có thể lựa chọn cho các đơn vị kỹ thuật
- Biểu đồ thanh tương tự của tốc độ dòng chảy
- Chỉ báo trạng thái cảnh báo
- Trường 20 ký tự chữ và số có thể lập trình của người dùng được liên kết với mỗi nhóm hiệu chuẩn
- Chế độ Cài đặt & Dịch vụ hiển thị văn bản và mã dịch vụ
- Đèn nền
- Bốn (4) nút cảm ứng quang học để người dùng lập trình thiết lập thiết bị và thẩm vấn dịch vụ
- Kích hoạt nút cảm ứng quang học thông qua cửa sổ phía trước – không cần mở vỏ để truy cập hoặc kích hoạt
- Màn hình có thể xoay điện tử theo gia số 90° để tối ưu hóa góc nhìn
